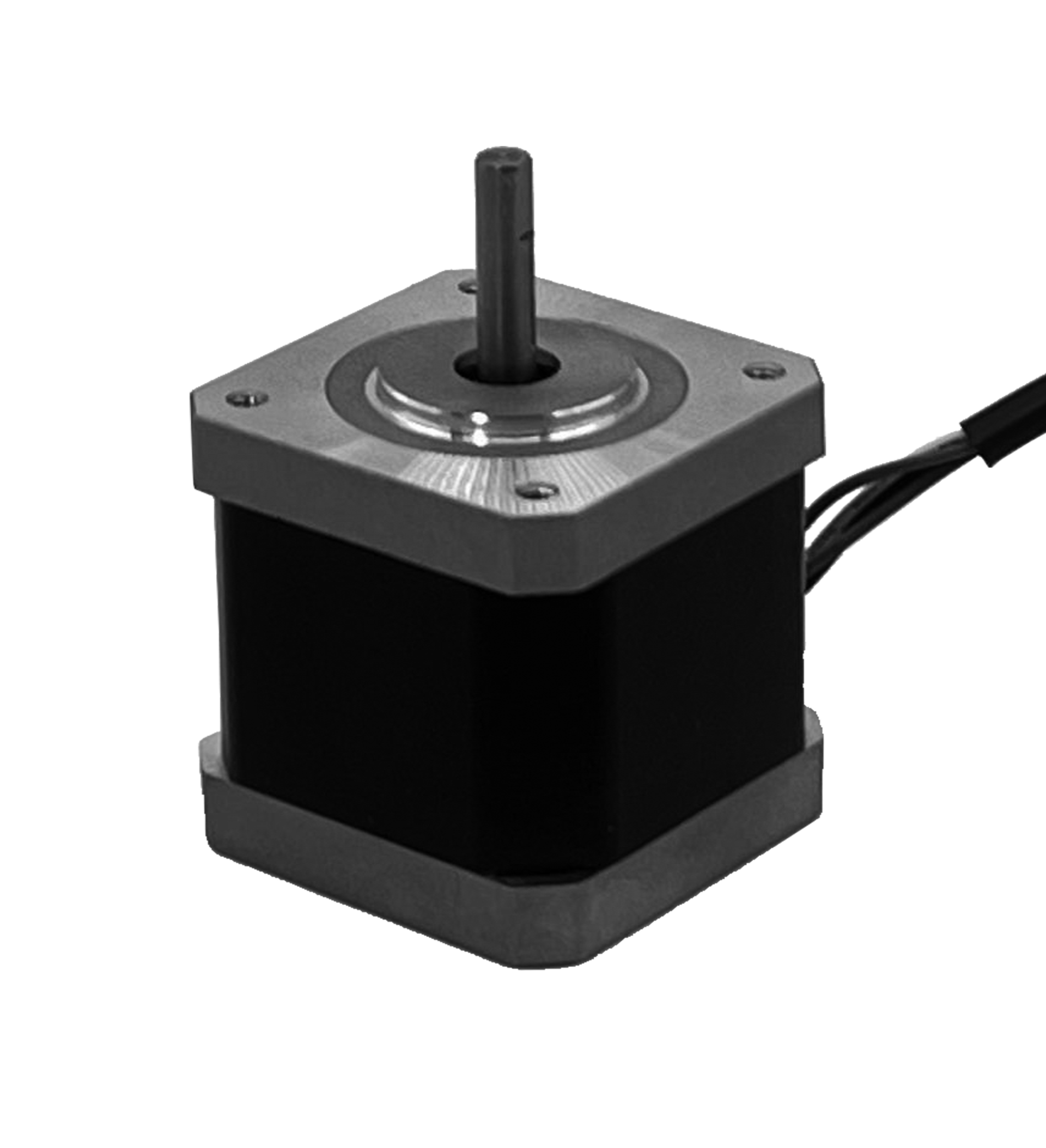

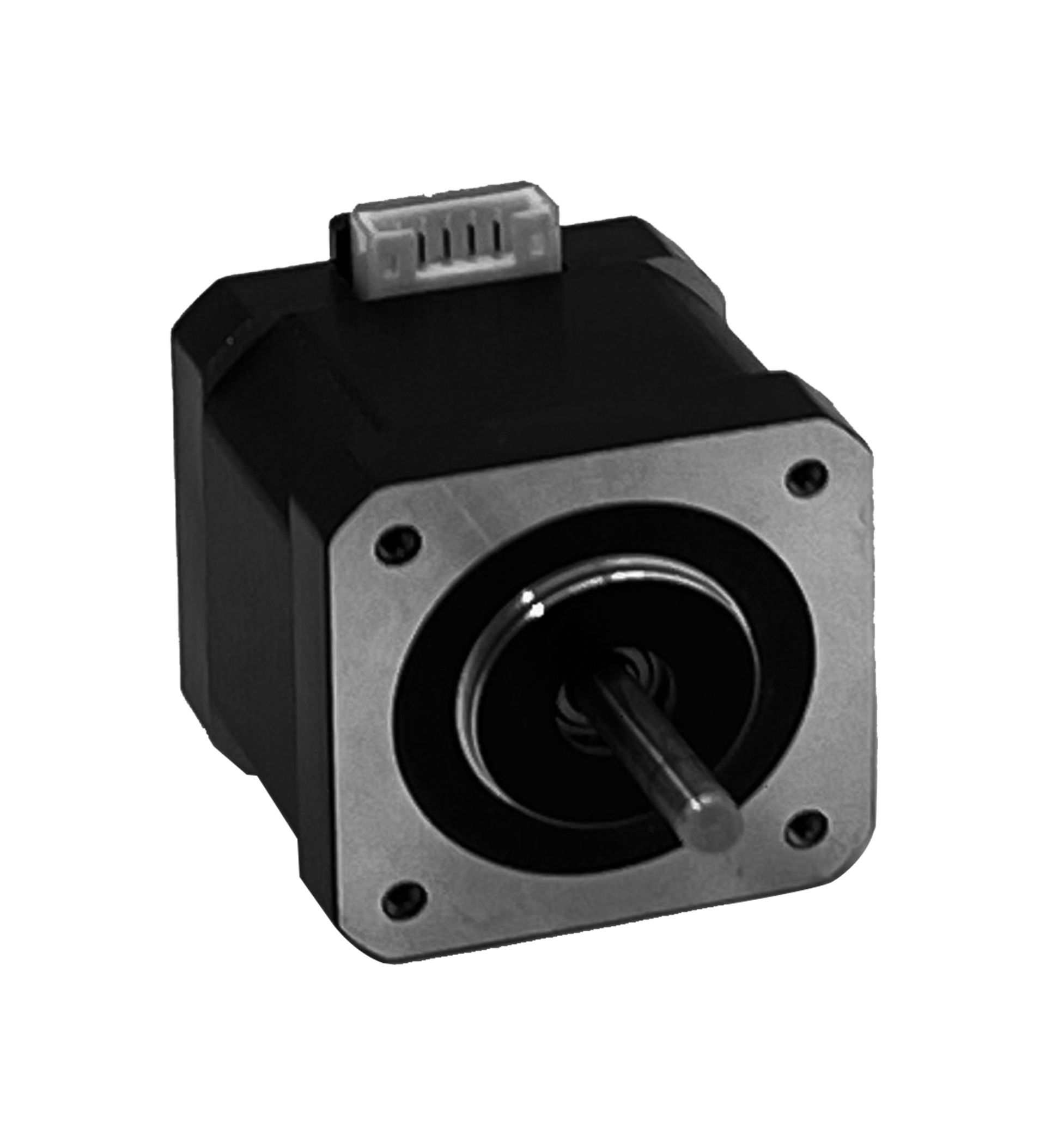

NEMA17-方形-两相-1.8°-42S系列
相数 | 2 |
|---|---|
步数/每圈 | 200 |
步距角(°) | 1.80 |
步距角精度 | ± 5% |
绝缘等级 | B(130°C) |
认证 | RoHS |
轴向负载(1000RPM下20000小时) | 25N(5.6 Lbs.)推力|65N(15 Lbs.)拉力 |
径向负载(1000RPM下20000小时) | 30N(6.5 Lbs.) |
环境温度 | -20°C~50°C |
IP 等级 | IP40 |
绝缘电阻(Ω) | 100 MΩ |
额定参数
机身长L | 型号 | 静力矩 | 电流 | 电阻 | 电感 | 定位力矩 | 转动惯量 | 重量 |
|---|---|---|---|---|---|---|---|---|
mm | Type | N.cm | A | Ω | mH | mNm | g.cm² | g |
20.00 | 10.00 | 0.80 | 3.80 | 4.50 | 4.20 | 24.00 | 120.00 | |
28.00 | 12.00 | 0.60 | 8.00 | 10.00 | 8.00 | 30.00 | 150.00 | |
34.00 | 28.00 | 1.30 | 2.40 | 3.50 | 12.00 | 34.00 | 220.00 | |
28.00 | 1.30 | 2.40 | 3.50 | |||||
40.00 | 40.00 | 1.70 | 1.50 | 2.80 | 15.00 | 54.00 | 280.00 | |
40.00 | 1.70 | 1.50 | 2.80 | |||||
48.00 | 50.00 | 1.70 | 1.80 | 3.20 | 25.00 | 68.00 | 350.00 | |
50.00 | 1.70 | 1.80 | 3.20 | |||||
56.00 | 0.60 | 1.00 | 4.90 | 11.50 | 25.00 | 82.00 | 360.00 | |
60.00 | 70.00 | 2.30 | 1.40 | 2.50 | 32.00 | 80.00 | 480.00 | |
63.00 | 80.00 | 2.30 | 1.50 | 2.20 | 45.00 | 85.00 | 500.00 | |
67.00 | 0.48 | 1.00 | 3.90 | 8.90 | 15.00 | 57.00 | 500.00 |
